Condensatorul este o componentă cheie în sistemul de refrigerare și aparține unui fel de schimbător de căldură. Funcția sa principală este de a transforma un gaz sau vapori într-un lichid în timp ce elimină căldura din sistem. Procesul de lucru al condensatorului este un proces de eliberare a căldurii, adică prin mediul de răcire (cum ar fi apa sau aerul), vaporii supraîncălziți ai agentului frigorific sunt răciți și condensați într-un lichid, iar căldura eliberată de agentul frigorific este îndepărtată.

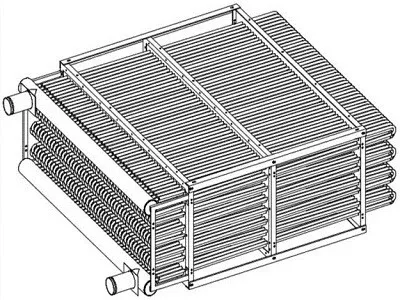

1. Condensator evaporativ cu bobină:
Un condensator evaporativ tip bobină pulverizează apă de răcire pe suprafața tubului pentru a forma o peliculă de apă, după ce filmul de apă termină schimbul de căldură cu mediul din tub, apa intră direct în contact cu aerul care curge rapid din exteriorul tubului și are un schimb de căldură și masă, completând procesul de schimb de căldură, iar căldura și vaporii de apă sunt preluați de aer. Fluxul de aer nu numai că face procesul de schimb de căldură mai rapid, ci și datorită fluxului rapid de aer, aerul rămâne nesaturat pe tot parcursul procesului, iar forțele sale de transfer de căldură și masă sunt mai mari. Condensatorul evaporativ cu bobină este cel mai utilizat condensator evaporativ în prezent.
2. condensator evaporativ cu placă:
Structura condensatorului evaporativ cu plăci este aceea că exteriorul plăcii este contracurent, concurent sau încrucișat de apă și aer, iar zona de scurgere a condensului este între plăci. Caracteristicile sale sunt: placa poate întări transferul de căldură de condensare la suprafață și poate accelera excreția filmului lichid; În același timp, structura îmbunătățită de transfer de căldură a plăcii poate îmbunătăți starea de curgere a fluidului, poate întări procesul de transfer de căldură și masă între apă și aer, poate îmbunătăți considerabil capacitatea de căldură și performanța transferului de căldură, iar transferul său îmbunătățit de căldură depinde de structura speciala de completat, fara intretinere suplimentara.
3. condensator vertical prin evaporare:
Conducta este un flux în contracurent sau concomitent de apă și aer, iar spațiul mare din exteriorul conductei este o zonă de drenaj a condensului. Caracteristicile condensatorului sunt: conducta este întărită de un tub de transfer de căldură din oțel inoxidabil, care nu numai că are o rezistență puternică la coroziune, dar are și performanțe bune de schimb de căldură și poate accelera descărcarea filmului de condens, în special pentru condensarea abur de apă. În industria energetică, condensatorul este una dintre mașinile auxiliare importante ale grupului generator cu turbină, iar performanța acestuia afectează direct funcționarea unității. Componenta principală de transfer de căldură, tubul de răcire, este cea mai importantă parte a condensatorului, astfel încât selecția și selectarea tubului de răcire este cheia pentru proiectarea condensatorului.
